[マザーボード] PCIe Slot Q-Release Slimの概要



PCIe Slot Q-Release Slimは、グラフィックスカードなど大型の拡張カードによってPCIeスロットの固定ラッチ（クリップ）の操作が妨げられている場合でも、PCIeスロットに取り付けられた拡張カードを簡単に取り外しできる機能です。





目次





PCIe Slot Q-Release Slim機能に対応しているマザーボードを確認する方法

1. 当社ウェブサイト にアクセスし、画面右上の虫眼鏡アイコンをクリックして確認したいマザーボードのモデル名を入力し検索します。

    下図は ROG MAXIMUS Z890 EXTREME の例

2. 製品ページにアクセスしたら「スペック」をクリックし、仕様一覧画面を表示します。

3. SPECIAL FEATURES（特別な機能）欄に［Q-Release Slim（with PCIe SafeSlot）］と記載されている場合、そのマザーボードはPCIe Slot Q-Release Sim機能に対応しています。





PCIe Slot Q-Release Slim機能を搭載したマザーボードへのグラフィックスカードの取り付け方法

1. グラフィックスカードの接続端子部の切り欠き位置とマザーボードのPCI Expressスロットの突起（ノッチ）の位置を合わせます。

2. PCI Expressスロットの固定ラッチ（クリップ）がカチッと音がするまでグラフィックスカードをマザーボードに対して垂直に挿入します。
    グラフィックスカードがしっかり奥まで挿入されると、固定ラッチが自動的にロックされます。



取り付け方法について、詳しく [マザーボード] グラフィックスカードの取り付け方法 をご覧ください。





PCIe Slot Q-Release Slim機能を搭載したマザーボードからのグラフィックスカードの取り外し方法

1. グラフィックスカードを取り外す前に、グラフィックスカードがPCIeスロットに正しく取り付けられており、マザーボードに対して垂直になっていることを確認します。

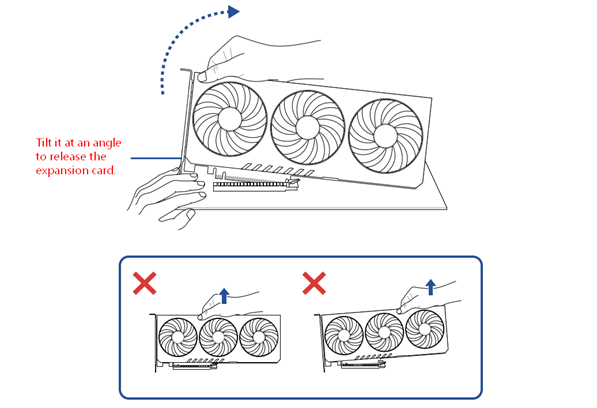

2. グラフィックスカード端のブラケット側をしっかりと持ち、下図のようにブラケット側を少し持ち上げると、PCIe Slot Q-Release Slimの固定が解除されます。

3. ロックが解除されたら、マザーボードから拡張カードを取り外すことができます。



注意！

  • 拡張カードは、拡張カード端のブラケット側をしっかりと持ち、ブラケット側から取り外してください。他の部分を持ち無理に力を加えると、拡張カードおよびマザーボードの破損や故障の原因となります。
  • イラストは一例です。お手元の製品と形状が異なる場合がありますが、手順は同じです。
